水冷柜機空調工程

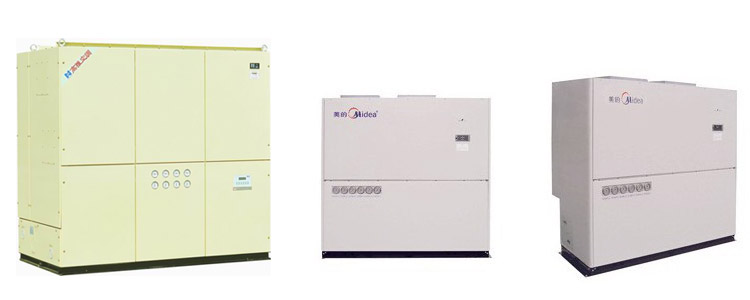

水冷柜機原理：
水冷柜機是以冷卻水為冷源，以冷媒制取冷量的中央空調機組，在結構上將壓縮機、蒸發器、冷凝器、節流部件等集中為一體對外直接輸出冷氣。水冷柜機以水作為冷凝器的冷卻劑，殼管式換熱器有效提高水與冷媒的換熱效率，能效比大幅提高，突顯其制冷效果。水冷柜機通常適用于夏季炎熱，空間需求風量大的場所；水冷柜機可根據客戶使用需求選用單獨控制或多臺集中控制的方式。水冷柜機適用范圍廣，可適用于商場，酒店，工廠，別墅，商住房，寫字樓，商鋪，醫院等場所。
水冷柜機特點
水冷柜機采用多層同軸換熱器，高能效比。穩定耐用，冷量足，噪音低，更省電。
水冷柜機安裝靈活，不需要機房，不占用地面空間；不需要掛在墻外，不影響外墻的美觀和設計效果；
水冷柜機微電腦控制，可遙控操作，也可手控操作．有中央空 調的檔次，比中央空調更方便，更省錢；
水冷柜機使用兩層過濾，使空氣更清新，感覺更暢快；
水冷柜機蒸發器可直接用水摩擦清洗，不需要藥水，防止銅管腐蝕；
水冷柜機全數碼電子控制，操作簡便，運行穩定可靠；
水冷柜機標準內置循環水泵、冷卻塔聯鎖控制接點；
水冷柜機大多數機型采用多制冷回路系統，最多可進行6級能量調節，在部分負荷時更加節能。
相關案例
環?？照{(diào)工程
環?？照{(diào)，又稱蒸發冷風機，是一種集降溫、換氣、防塵、除味于一身的蒸發式降溫?fù)Q氣機組。環保空調除了可以讓企業車間、公共場所、商業娛樂場合帶來新鮮空氣和降低溫度之外，還有一個重要特點----節能、環保！它是一款全新無壓縮機、無冷媒、無銅管的環保產品，主要部件核心-----蒸發式濕簾（多層波紋纖維疊合物）及1.1KW的主電機/是傳統中央空調耗電1/8，能為各行業更實在的省電。
又名節能環?？照{(diào),冷風機，冷氣機，蒸發空調，省電空調，水冷空調，節能空調，中央空調，是國家倡導的節能產品！
蒸發式降溫?fù)Q氣機組原理：
根據“水蒸發吸收熱量，蒸發面積影響蒸發效率”這一自然物理現象，使空氣經過實際換熱面積為表面多倍的蒸發濕簾，將大量的熱量吸收，從而達到降溫的目的。
環?？照{(diào)降溫原理圖  “多層波紋纖維疊合物”濕簾特性
核心部件是直接蒸發式濕簾—“多層波紋纖維疊合物”濕簾是經過特殊的“多層波紋纖維疊合物”，其特點是：有良好的吸水性能和通風性能，質地結實，耐水浸泡而不變形；耐腐蝕，正常使用壽命可超過5年。
蒸發式降溫?fù)Q氣機組換氣原理
環保空調機組適用于敞開式及半開敞式環境，能夠直接輸送自然風及輸送降溫后的涼風。室外新鮮空氣經環保空調蒸發式降溫?fù)Q氣機組過濾、降溫后向室內源源不斷的大量輸送，將室內帶有異味、粉塵和混濁悶熱的空氣排出室外，同時兼顧換氣、降溫及增加空氣含氧量等多種效果，特別適用于高溫及人群密集場所。
環保空調冷風機構造  環保空調的適用范圍：人員密集或使用時間短暫且需要快速降溫的場所，
如：禮堂、會議室、教堂、學校、食堂、體育館、展覽館、制鞋廠、服裝廠、玩具廠、菜市場等；
有污染性氣體氣味濃烈、粉塵較大的場所，
如：醫院大廳、候診室、廚房以及化工廠、塑料廠、電子廠、化纖廠、皮革廠、噴涂絲印廠、橡膠 廠、印染廠、紡織廠、養殖廠等；
環?？照{(diào)案例  有發熱設備或高溫的生產場所，
如：機械加工、注塑、電鍍、冶金、印刷、食品加工、玻璃、家電等生產車間：
需要門戶開放的商場、超市、游樂場、娛樂場、候車室；適用于農業科研培植中心或基地。
隨著國民生活水平的整體提高、人們對健康的認識越來越強烈，對工作環境的要求也越來越高，一要有稱心如意的薪水待遇，二還希望有一個健康舒適的工作環境。而且，保護環境，維護健康，也是當今全球集中的焦點。
水冷式環?？照{(diào)如今在家用機方面的開發已經成為一種趨勢，必將為家庭空調節能作出應有的貢獻。
環?？照{(diào)安裝位置選擇：
環?？照{(diào)機應安裝在室外，需全新風運動，不得采用回風方式。
如條件許可主機應盡可能安裝在周圍環境空氣質量較好的地方。切忌安裝在有臭味或異味氣體的排氣口處，如磨光，廁所，廚房等。
環?？照{(diào)可安裝在墻壁上，屋頂上或室外的地坪上，應避免風管過長
環?？照{(diào)安裝示例圖  一般長度15-20米最佳，并盡可能減少風管彎頭或不用彎頭。
環保空調主機運行時，要打開一定面積的門或窗，以便通風換氣，若沒有足夠的門窗時，應加裝排氣扇，并保證排氣量為環?？照{(diào)總送風量的80%。
環?？照{(diào)主機支架需要鋼結構焊接而成，并要求其結構支撐整個機體及維修人員重量的2倍。
底出風機組掛墻式說明
環?？照{(diào)底出風工程圖  采用40*40*4角鐵架與墻或窗板螺栓田賽接，風管與角鐵架間墊橡膠防振，且所有縫隙均用玻璃或水泥沙漿密封。送風彎管要按圖紙要求做好，截面積要求不能小于0.45平方米。安裝風管時要在安裝底架上安裝吊桿，使風管重量全部吊裝在底架上。
技術要求：
1、 三角支架焊接和安裝要牢固；
2、 檢修平臺必須能支撐機組和維修人員的重量；
3、 主機安裝必須水平；
4、 主機法蘭與送風彎管的截面必須平齊；
5、 所有外墻風管都要作好防水處理；
6、 主機接線盒必須靠寺安裝，便于維修；
7、 風管彎頭接寺處要做防水彎以防止水流入室內。
鋅鐵瓦屋頂安裝說明
環?？照{(diào)鋅鐵瓦屋頂安裝圖例  技術要求：
1、 屋架要有足夠的強度承受機組和維修人員的重量；
2、 屋頂開口尺寸應不大于風管安裝尺寸20mm；
3、 安裝必須水平；
4、 主機法蘭與送風彎管的截面必須平齊；
5、 所有鋅鐵瓦風管都要作好防水處理；
6、 四角必須加支撐架。
水泥屋頂安裝說明
水泥屋頂安裝圖例  技術要求：
1、 采用40*40*4角鐵架與鋼筋混凝土螺栓連接固定；
2、 屋架要有足夠的強度承受機組和維修人員的重量；
3、 屋頂開口尺寸應不大于風管安裝尺寸20mm；
4、 安裝必須水平；
5、 主機法蘭與送風彎管的截面必須平齊；
6、 所有屋頂風管都要作好防水處理；
7、 四角必須加支撐架。
環?？照{(diào)送風彎管規格說明
1、 為保證送風阻力最小，從主機接出的風管曲率半徑應為管徑的2倍。在1500*1500的板上開料。其它室內彎頭的曲率半徑同樣為管徑的2倍。彼此才能達到最佳的送風效果。
2、 除了按一般安裝工藝接室外風采用消音棉消音安裝外，遵從風力集中在風管3米處左右，風力、風壓形成急流不斷沖激風管，碰撞產生噪音的原現，在接室內風管前2-3米均勻使用消音措施，即采用消音棉或防火海棉粘貼在風管內徑，大大加強了消音的面積，減少風壓沖激風管的原動力。
環保空調底架及防震說明
防震安裝方式：
1、 塑膠底盤采用防震腳方式防震，在角鐵上下端各有一顆M10螺母可調節機器水平。
2、 防震腳中心距890*890必須準確，以防底盤長時間運行變形。
節能環?？照{(diào)換氣次數參考：
一般環境要求換氣次數為25－30次/小時
人流密集的公共場所，要求換氣次數30－40次/小時
有發熱設備的生產車間，要求換氣次數50－60次/小時
在較潮濕的南方地區換氣次數應適當?shù)脑黾樱^炎熱干燥的北方地區剛可適當減少熱氣次數
計算方法
機組數量的計算方法：
■換氣次數的定義：換氣次數（次/小時）=室內總送風量（m3/h）÷(室內面積（㎡）×室內的高度)
■使用機組數量=場地體積×換風次數÷機組風量
■崗位送風應根據實際情況另行選配，總風量可適當減少。
■室內各種不同安裝方式
室內送風管道必須與空調機之機型匹配，按實際安裝環境及出風口數量，設計合適的送風管道，安裝風管長度20米，而且為保持風速，較長的管道一般采用變徑方式。
環保空調又稱冷風機、冷氣機。環?？照{(diào)安裝主要有兩部分：空調主機的安裝于送風管的安裝，一般情況下，在室外安裝主機，空氣通過送風管道進入室內。
環保空調送風管道的安裝方式：送風管道必須與空調的機型相匹配，送風管道要根據實際的安裝環境及出風口數量來進行設計。假如送風距離要求在20米范圍內，則一般采用直線安裝方式。為了保持風速，超出20米的送風距離，一般采用變徑方式，采用高風壓及大風量集中送風。
設計送風管道要注意，為了讓整個空間送風均勻，所以出風口的安裝間隔要合理。需要追求最小的風阻喝噪音是的送風管設計的基礎。根據實際情況，定向送風要考慮工作崗位分布，同時也要注意管道彎位弧度的半徑一般不少于管道直徑的兩倍。管道的分支太多戶影響送風量，合理有效的分配分支的風量。在安裝的時候應該盡可能縮短送風管道，因?yàn)橹本€送風比彎道的效果更好。
環?？照{(diào)室外安裝方式：為使環?？照{(diào)主機能更好的發揮其優勢，不要采用回風方式運行，要用全新風運行。最好裝在通風較好的地方，建筑物的中部是冷風輸送最佳位置。
主機安裝應該注意：
1、通暢的清新空氣供應是環保空調對安裝環境的要求，要有敞開或半敞開的門或窗。
2、環?？照{(diào)的支架要確保能支撐整個機體及維修人員的重量，最好采用鋼管焊接而成。
3、要做好室內與室外之間管道密封防水，避免雨水滲漏。另外電源是直接連接室外主機的，所以應裝有空氣開關。
安裝時注意好以上幾點，會有效的提高環?？照{(diào)的使用效率，節約使用耗能，使用空間也會更好的享受到環保空調優越之處。
一款優秀的水蒸發制冷空調應該具備什么樣的條件和指標呢？
環保空調是企業在新的世紀招工必備的一種車間設備。為員工提供更舒適的生產環境。因?yàn)槠鋯挝缓碾娏恐皇莻鹘y(tǒng)空調器的八分一左右，能為企業更節省生產成本。
環?？照{(diào)工程案例圖  其實不論購買什么產品，質量、品牌、售后服務、價格等幾個方面永遠都是我們目光的關注點，蒸發式制冷式空調也同樣如此。
